利用淺層沉淀理論，以斜板增大沉淀面積，使顆粒在斜板間的沉淀池距離縮短到0.04米以內是側向流的沉淀池的優先選擇，水流為水平方向，沉于斜板上的泥在斜板面上，下滑為垂直方向，水流與沉泥下滑方向互相垂直，水流對沉泥下滑沒有干擾，有利于泥水分離。
水流在波形板間呈波形流動，又由于波形間隙的變化，為水中顆粒提供了繼續絮凝結大的條件�？蚣苁讲ㄐ涡卑宄恋硌b置是逆向流斜板沉淀池的好的選擇，沉于斜板面上的沉泥，向波形板的波谷集中形成泥束，大大提高了沉泥的下滑性能，不易積泥，減小了斜板的沖洗周期，提高了試用壽命。

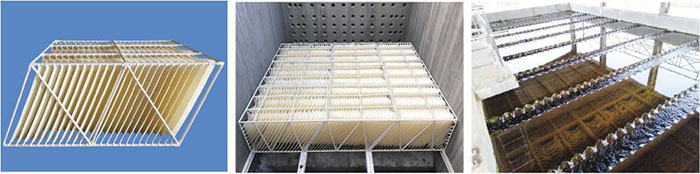

產品結構
利用波形板代替平板，具有剛度強，便于支撐的優點，平板節約材料，波形斜板平行，等間距排列放置于斜端面框架之中，由弧形托將其固定在框架上，形成一個波形板組單元，波形板及框架材質采用食品級ABS或聚氯乙烯硬質塑料或不銹鋼，斜板傾角為55-60度，波形板的波長500mm，波高100mm，斜板間距40mm-100mm。
技術參數
側向流 1：斜板間距60mm，傾角55-60度。
2：設計水平流速5-20mm/s。
3：容積負荷約10m2/m2.hr。
4：水力停留時間5-7分鐘。
逆向流 1：斜板間距40-100mm
2：上升流速1.5-6mm
3：斜板斜長1000-1500mm
產品規格：斜板傾角55-60度，斜板間距40-1000mm
斜板外形尺寸：B=1000-1500mm H=819-1300mm 斜長=1000-1500mm
工程應用
1：在滿足上述技術參數條件下，框架式波形斜板沉淀器在設定所需數量以后，可以在沉淀池中隨意疊放，組成多種池形。
2：一般波形斜板組縱向疊放為2-4單元，不宜超過4個單元，以3個單元較為適宜。
3：板組上、下面垂直水流方向應設防擋流板。
4：板組上端一般潛沒于水下100mm。
5：一般以設于波形斜板組下的往復式液壓刮泥機，潛水刮泥車排泥。
