水力反應器由于其公認的優點，節能省藥，設備簡單，管理方便，建造和維護費用較低，使其在水廠中應用較為普遍，波形板反應器因其每一反應段輸入能量率的一致性，并采取了適當?shù)姆旨?jí)以及反應室容積逐級倍增大的方式，造成有規律的渦流，能量損失得到充分利用，反應時間縮短，池體容積縮小，將水力反應器的效率發揮到極致。波形板反應器以其較高的容積利用率和較小的擴散系數，而成為水力反應器中的佼佼者。是一種高效的絮凝反應設備。
產品特點
●能很好地按級分段供以足夠而適量的能量并使能量均勻地分布在反應階段各個部位之中。
●波形板構成的擴大腔呈流線型，渦流區充滿腔體，避免水體死角或滯留。
●突破了其它水力反應器受流量變幅的限制，其流量變幅的適應范圍可達設計流量的30-50%，對低溫低濁進水有優異的性能。
●產品定型、系列化，構筑物簡單，安裝維修方便。
技術參數
●波形板反應器波高100mm，波長500mm，縮頸寬度70000-9000mm，每室可分為2-3折。
●各反應室的參數相關關系為∶
U1=2U2=4U3. …….1 t1=1/2t2=1/4t3... ... ...2
式中U1、U2、U3及t1、t2、t3分別為第一、二、三反應室的斷面平均流速和在波形板反應器中的凈停留時間。
●反應池基本數據
a、三個反應室的平均流速比為∶U1∶U2∶U3=0.20∶0.10∶0.05m/s
b、三個反應室的速度梯度G值分別為∶G1=200S'、G2∶=60S'，G3=20S左右。
c、總停留時間一般為5-7分鐘，可根據原水質選定。
結物和材質

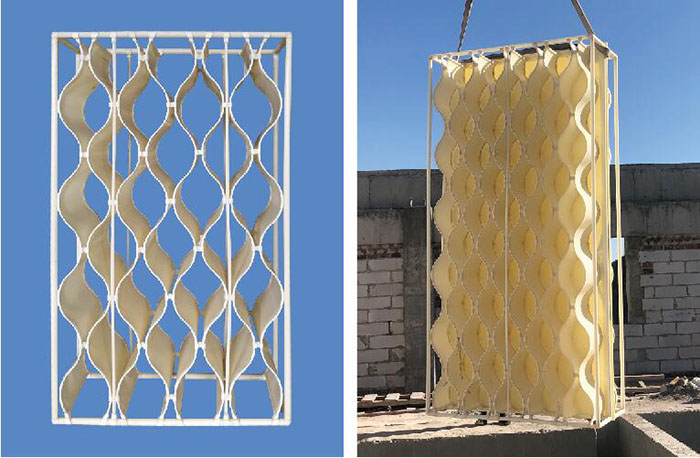

●將波形板波谷、波峰對稱地焊、粘在管材或板材上，構成多個縮頸和擴大腔，組成單元箱體。
●縮頸處流速較大，水流進入擴大腔后，形成渦流區、每個擴大腔便成一個由渦流造成的"水力攪拌器"，使水中磯 花顆粒發生充分有效的碰撞吸附、結大，便于沉淀。
●單元箱體為全塑制品，材質采用ABS或PVC。
